Programming Examples

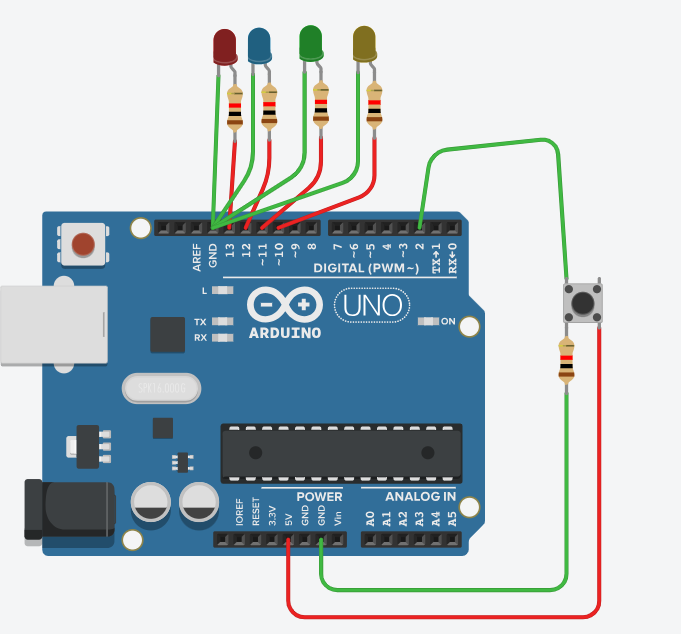

Write a program to interface four LEDs (pins 10, 11, 12, 13) and a push button (pin 2) to toggle the LED states as follows:
Write a program to interface four LEDs (pins 10, 11, 12, 13) and a push button (pin 2) to toggle the LED states as follows: first press: Blink all LEDs simultaneously (1 sec delay), second press: Turn off all LEDs, third press: Blink LEDs alternatively (even first, then odd; 0.5 sec delay), repeat the sequence on subsequent presses.
Solutionint mode = 0;
void setup()
{
pinMode(10, OUTPUT);
pinMode(11, OUTPUT);
pinMode(12, OUTPUT);
pinMode(13, OUTPUT);
pinMode(2, INPUT);
Serial.begin(9600);
}
void loop()
{
int btnValue = digitalRead(2);
// Detect button press
if (btnValue == HIGH )
{
mode=mode+1;
if(mode>3)
mode=1;
Serial.println("Button Pressed");
delay(1000); // Debounce
}
Serial.println(mode);
if(mode==1)
{
digitalWrite(10, HIGH);
digitalWrite(11, HIGH);
digitalWrite(12, HIGH);
digitalWrite(13, HIGH);
delay(1000);
digitalWrite(10, LOW);
digitalWrite(11, LOW);
digitalWrite(12, LOW);
digitalWrite(13, LOW);
delay(1000);
}
else if(mode==2)
{
// Second Press: Turn OFF all LEDs
digitalWrite(10, LOW);
digitalWrite(11, LOW);
digitalWrite(12, LOW);
digitalWrite(13, LOW);
}
else if(mode==3)
{
// Third Press: Alternate blinking
// Even LEDs (10 & 12)
digitalWrite(10, HIGH);
digitalWrite(12, HIGH);
digitalWrite(11, LOW);
digitalWrite(13, LOW);
delay(500);
// Odd LEDs (11 & 13)
digitalWrite(10, LOW);
digitalWrite(12, LOW);
digitalWrite(11, HIGH);
digitalWrite(13, HIGH);
delay(500);
}
}
▶ RUN Output/ Explanation:
